ALGODUE转换器RPS50瞬时功率

浏览次数：40发布日期：2025-11-20

意大利Algodue公司成立于1986年，是电力测量和监测系统设计、制造和定制方面的专的家。 Rogowski Coils（罗氏线圈）又叫电流测量线圈、微分电流传感器，是一个空芯的环形线圈，用于测量通过由环形线圈环绕的总线或电缆的交流电流。其输出信号是电流对时间的微分，通过一个对输出的电压信号进行积分的电路（积分器），就可以真实还原输入电流。

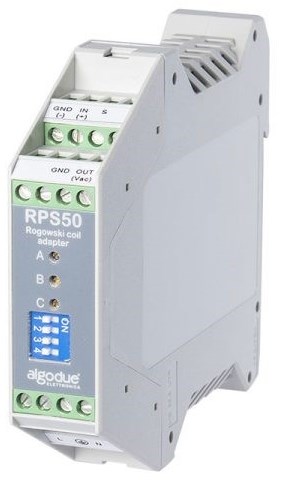

单相转换器 RPS50 （User Manual）

工作电压：85 ~ 250 Vac

双输出信号：（1） 1Vrms or 3Vrms

（2） 0-10Vdc or 4-20mA （选用）

三段满载电流设置：

视搭配的罗氏线圈有三种规格可供选用

0.5-2.5-10kA, 2.5-10-50kA or 10-50-250kA

Model	MFC140	MFC140-UI	MFC150	MFC150-UI
线圈长度	15 ~ 50 cm		25 ~ 300 cm
线圈内径	约4~15cm		约5~94cm
线径	7.2 ±0.2 mm		8.3 ±0.2 mm
信号线长度	3 m（5， 7， 10 or 15 m 可选）
输出信号	120 mV/kA @60Hz
安装位置误差	<±1% 读值
过电压类别	1000 V CAT III 600 V CAT IV	-	1000 V CAT III 600 V CAT IV	-
最大初级电压	-	600 V CAT IV 进屋线端	-	600 V CAT IV 进屋线端
绝缘测试电压	7400 V_rms / 1 min
防护等级	IP68		IP67， IP68（选用）	IP65， IP68（选用）
Remark:	内置积分器（选用/需工作电压 4-26 Vdc）输出信号：333 mV/FS 常用电流（FS）：200A， 250A， 600A， or 1000A		内置积分器（选用/需工作电压 4-26 Vdc）输出信号：333 mV/FS 常用电流（FS）：1kA， 2kA， or 5kA
安规		UL2808		UL2808
